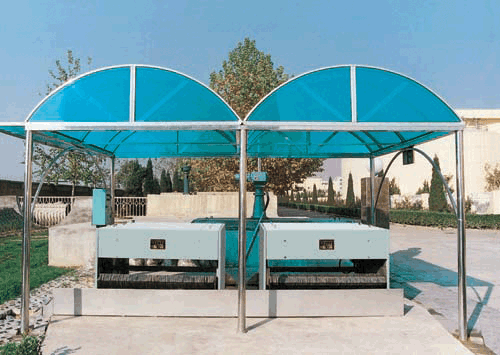

一、階梯型格柵除污機
JTGS型階梯型格柵除污機是一種可以連續自動清除各種形狀雜物，以固液分離為目的的裝置。結構獨特，造型新穎。目前國內已使用的機械格柵除污機品種繁多，但能較好地滿足工藝要求，并且運行可靠、操作管理、維修方便的品種并不多。為適應國內水處理工業發展的需要，現我公司研制的JTGS型階梯型格柵除污機克服了上述老式機械格柵機缺點，完全改變了過去傳統格柵除污機的概念思路，使固液分離更加有效，操作更加穩定，具有滿足用戶最大要求的特點，可以更加廣泛地應用于各種行業及市政城市污水處理設施和自來水廠中做攔污固液篩分設備使用。
1.1 設備特點
1、依靠動靜片相對位移完成攔污清渣，所以具有自潔凈能力，徹底解決現有格柵耙齒污物纏繞卡滯現象。
2、結構簡單、緊湊合理，傳動部件少、無水下傳動件，易于維護管理。
3、設備整機組裝出廠，對構筑物水下無土建予埋鐵要求，用戶施工安裝、調試簡便。
4、設備主要件均由不銹鋼制作，耐蝕性好，使用壽命長。
5、外殼由拆裝方便的不銹鋼板門封閉，外觀美觀新穎，改善了周圍衛生環境。
1.2 主要規格參數
|
規格型號 |
JTGS500 |
JTGS600 |
JTGS800 |
JTGS1000 |
JTGS1200 |
JTGS1500 |
JTGS2000 | |
格柵寬度 |
400 |
500 |
700 |
900 |
1100 |
1400 |
1900 | |
配套電機（kw) |
1.1 |
1.1 |
1.1 |
1.5 |
2.2 |
2.2 |
3 | |
格柵間隙 |
1.5-10 | |
允許流速（m/s) |
0.5-1 | |
渠深 |
850-3000 |
|
1.3 適用范圍
市政管渠的雜物篩分，污水處理中漂浮物的去除，原毛，洗毛，回洗的篩粉，給水廠取水點和電廠冷卻水的進水口處；印染、化工、屠宰、制革、造紙等廢水處理的前級篩分以防堵塞水泵和減輕負荷作用。

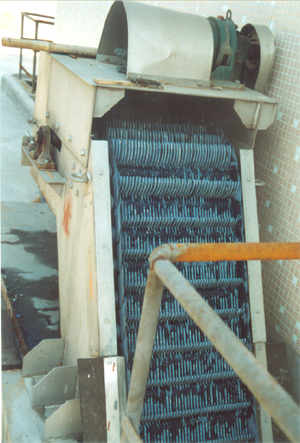

二、升降梯式格柵除污機
設備屬于細格柵，它具有設計新穎、結構簡單、運行無故障、時間長、適合在較深的渠道中運行等優點。
|
 |
2.1 結構與原理
格柵機主要由機架、梯元件、驅動機構、清掃機構、沖洗系統、電器等組成。在減速機驅動下，鏈輪帶動安裝在機架內側的左右二排鏈條旋轉，梯元件固定在左右二排鏈條外側組成一個環形篩網。這個篩網亦隨之旋轉（迎水面自下而上）將柵渣截留在梯元件中的臺上。當梯元件隨鏈條轉過頂部向下運動時，柵渣被清掃機構的圓刷卸出。 |
2.2 主要技術參數
|
型號規格 |
渠寬 |
篩網孔徑 |
升降速度（m/min） |
篩網寬度
（mm） |
驅動功率
（kW） | |
SJT500 |
500 |
5、6、7、8、9、10 |
3 |
340 |
0.37 | |
SJT1000 |
1000 |
5、6、7、8、9、10 |
3 |
830 |
0.75 | |
SJT1200 |
1200 |
5、6、7、8、9、10 |
3 |
1030 |
0.75 | |
SJT1500 |
1500 |
5、6、7、8、9、10 |
3 |
1330 |
0.75 | |
SJT2000 |
2000 |
5、6、7、8、9、10 |
3 |
1810 |
1.1 |
|

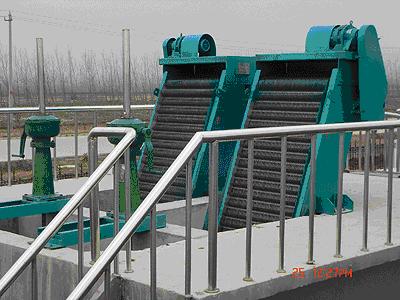

三、旋轉式格柵除污機
XGS型旋轉式格柵除污機是一種可以連續自動清除水中各種漂浮物、懸浮物的設備。該機的主要特點是可以連續清除水中污物，因此水流暢通、無阻塞，本機能耗低、噪音低、效率高，并且水下部件采用不銹鋼或工程塑料制成，提高了耐腐蝕性能。主要用于市政給排水工程的沉砂池入口，以攔截水中各種細小雜物，作為細格柵用，達到初步凈化及保護后續給排水設備的目的。
3.1 主要技術參數與安裝尺寸
|
型號 |
XGS-300 |
XGS-500 |
XGS-800 |
XGS-1000 |
XGS-1500 |
|
安裝角度 |
60。75。85。 |
60。75。85。 |
60。75。85。 |
60。75。85。 |
60。75。85。 |
|
耙齒柵隙mm |
5,10,15,20 |
5,10,15,20 |
5,10,15,20 |
5,10,15,20 |
5,10,15,20 |
|
耙齒節距mm |
100 |
100 |
100 |
100 |
100 |
|
電機功率KW |
0.37 |
0.75 |
0.75 |
1.1 |
1.5 |
|
運動速度m/min |
2 |
2 |
2 |
2 |
2 |
|
液體流速m/s |
0.5-1.0 |
0.5-1.0 |
0.5-1.0 |
0.5-1.0 |
0.5-1.0 |
|
格柵寬k1 mm |
300 |
500 |
800 |
1000 |
1500 |
|
設備寬k2 mm |
450 |
650 |
950 |
1150 |
1650 |
|
溝寬mm |
500 |
700 |
1000 |
1200 |
1700 |
|
溝深mm |
500 |
700 |
1000 |
1200 |
1700 |
|
排渣高度mm |
700 |
700 |
700 |
700 |
700 |
|
四、弧形格柵除污機

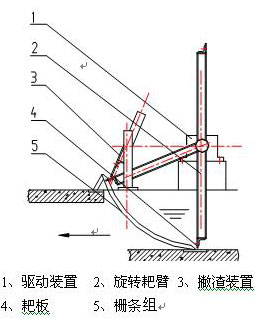

本設備通過驅動電機帶動旋轉耙臂，除污耙固結在旋轉耙臂上，隨其作回轉運動，以完成除渣動作，該設備主要由驅動裝置、旋轉耙臂、除污耙、撇渣裝置、電器控制等幾部分組成。
4.1 技術規格
|
參數型號規格 |
格柵半徑R(mm) |
柵條間隙 |
耙齒轉速 (m/min) |
格柵組寬 |
電機功率 | |
HGS800 |
800 |
12～30 |
2.14 |
800～1500 |
0.37 | |
HGS1000 |
1000 |
12～30 |
2.14 |
800～1500 |
0.37 | |
HGS1300 |
1300 |
12～30 |
2.14 |
800～1500 |
0.37 | |
HGS1500 |
1500 |
12～30 |
2.14 |
800～1500 |
0.37 | |
HGS1800 |
1800 |
12～30 |
2.14 |
800～1500 |
0.37 |
|
五、回轉式格柵除污機
GHZ回轉式格柵除污機是一種最簡單的單獨的過濾設備, 柵條為固定弧形曲面水力篩網。適用于去除較細小的顆粒和纖維類等各種懸浮物。應用于食品、紡織、印染、造紙、化工、醫藥、木材加工和養殖等行業的污水處理、固液分離和分選工序。
5.1 設備特征
平行弧形的不銹鋼柵條固定于箱體底部，廢水由進水管流入配水箱，使流速降低，并使進水沿箱體篩網均勻分布。流入箱體內的水經篩網柵條垂直下落，大于柵條間隙的水中雜質被截留于柵條表面，然后由旋轉的轉刷由底面撈出，再由刮板清除，順斜板滑落于箱體下方，實現固液分離。
設備機架箱體，轉刷及主傳動軸材質分為碳鋼及不銹鋼二種型式，由用戶定貨任選。
5.2 主要規格參數
|
參數型號規格 |
格柵半徑R(mm) |
格柵間隙 |
處理水流量(m3/h) |
進出管徑DN(mm) |
電機功率 |
|
GHZ30 |
550 |
0.4-1 |
29 |
100 |
0.18 |
|
GHZ60 |
550 |
0.4-1 |
58 |
150 |
0.18 |
|
GHZ80 |
550 |
0.4-1 |
86 |
200 |
0.25 |
|
GHZ100 |
970 |
0.4-1 |
108 |
200 |
0.37 |
|
GHZ160 |
970 |
0.4-1 |
162 |
250 |
0.55 |
|
GHZ200 |
970 |
0.4-1 |
216 |
250 |
0.55 |
|
GHZ280 |
970 |
0.4-1 |
288 |
300 |
0.75 |
|
GHZ340 |
970 |
0.4-1 |
342 |
300 |
0.75 |
|
六、回轉格柵除污機
 |
HZ型回轉格柵除污機運行可靠、清渣徹底，結構簡單，操作、維護都比較方便。適用于污水或雨水泵站以及污水處理廠，去除污水中粗大的懸浮物和漂浮物。適于深格柵井，柵條間隙較寬，可作為一級格柵。
6.1 結構與原理
本設備斜置于污水通道中，與地面傾斜75°，柵條與機架固定為一體，柵條用于攔截污水中的污物，機架兩側設有鏈條導軌，用于支撐傳動鏈條，傳動鏈條間固定6組除污耙，耙齒伸入柵條縫隙之中；由驅動電機帶動減速機，減速機帶動鏈條做回轉運動，通過鏈條的回轉帶動除污耙完成除渣動作。該設備主要由格柵傳動裝置、框架、除污耙、撇渣裝置、電器控制等幾部分組成。 |
6.2 規格參數
|
參數型號規格 |
柵條有效寬B (mm) |
柵條間隙 |
耙行速度(m/min) |
機架寬度B1 |
格柵井寬 |
電機功率 |
格柵傾角 | |
HZ800~1400 |
800~1400 |
15~60 |
5.97 |
B+230 |
B1+60 |
1.5 |
70~80° | |
HZ1500~2000 |
1500~2000 |
20~60 |
5.97 |
B+230 |
B1+60 |
1.5 |
70~80° | |
HZ2200~3000 |
2200~3000 |
20~70 |
5.97 |
B+230 |
B1+60 |
2.2 |
70~80° |
|
|
|
