 詳細介紹
二、南方泵系列
2.1 QY型氣液混合泵
|
工作條件 |
特點 |
圖片 |
|
●稀薄、干凈、低粘度或含微細雜質液。
●液體溫度：－15℃至＋120℃。
●氣液比約為1:9(吸氣量為8－10％)。
●水平向為吸入口、垂直向為排水口。
●最高環境溫度：＋40℃。 |
●邊吸水邊吸氣、泵內加壓混合。微細氣泡20～30μ，氣液溶解效果好。
●氣浮裝置可省略空氣壓縮機、各種混合器、高壓溶氣罐及釋放器等。可克服傳統方式供氣不穩及大氣泡翻騰的問題。
●臭氧水制取裝置可省各種混合器、大型氧化塔等。大幅 度降低設備造價。氣液溶解率95％以上。
●結構簡單、部件少、堅固耐用、易于維修。具有優良的自吸性能、應用范圍廣、操作簡單。
●性能穩定、效率高、噪音低與傳統方式相比氣液。 |
 |
應用范圍
●氣浮處理設備、臭氧水制取設備、生化處理設備等。
●各種溫度調節裝置的熱媒、冷媒循環移送。
●人地下儲罐吸引或高壓移送汽油、稀釋液、各種溶劑等低粘度液體。
●清水、純水、食品、化學液、廢液等的噴霧處理。
●斷續運轉、水錘、背壓急劇變化之類苛刻用途。（如：小型蒸氣鍋爐、高樓給水、向高壓罐高壓注水、由真空罐吸引。）
●從河川或儲水罐等采取水樣、移送發泡性液體、易于出現氣窩的長橫管路中的送液。
●各種過濾裝置。
2.2 CDL立式多級離心泵
|
工作條件 |
圖片 |
|
●稀薄、干凈、非易燃易爆并不含固體顆粒或纖維的液體。
●液體溫度：常溫型-15℃至+70℃ 熱水型＋70℃至120℃
●最高環境溫度：+40℃
●海拔： 最高1000m
并聯運行：
將多臺泵并聯取代一臺大泵可能更具優越性
●在變流量系統中，適應系統所需工作點。 |
 |
特點
●泵：
CDL/CDLF為安裝標準電機的非自吸立式多級離心泵，電機軸通過泵頭用聯軸器與泵軸聯接，拉桿螺栓將耐壓筒、過流部件固定在泵頭和進出水段之間，泵進出水口在同一直線上：本泵可根據需要配置智能保護器，對泵干轉、缺相、過載等進行有效保護。
●電機：
●電機為全封閉，風冷式二極標準電機。
●防護等級：IP55
●絕緣等級：F
●標準電壓，50Hz：1X220-230/240V，3X200-220/346-380V，3X220-240/380-415V，3X380-415V
最小進口壓力NPSH：
如果泵不的壓力低于輸送液體的蒸汽壓力，可能發生氣蝕，為避免氣蝕，確保泵進口側有一最小壓力，最大吸程H[m]可按下式計算：
H=Pb×10.2-NPSH-Hf-Hv-Hs
式中：Pb=大氣壓力[bar](大氣壓力可設定為1bar),在閉式系統中，Pb為系統壓力[bar].NPSH=凈正吸頭[m]（可從NPSH曲線上泵可能的最大流量處讀取）。Hf=入口的管路損失[m]。Hv=蒸汽壓力[m]。Hs=安全余量=最小0.5m水頭。 如果計算所得H為正值，泵可在最大吸程情況下運行。如果計算所得H為負值，必須有一最小進口壓力H的水頭。
應用范圍
CDL/CDLF立式多級離心泵是一種多功能產品，可以輸送從自來水到工業液體的各種不同介質，適應于不同溫度、流量和壓力范圍，CDL適用于無腐蝕性液體，CDLF適用于輕度腐蝕性液體。
●供水： 水廠過濾與輸送、水廠分區送水、主管增壓、高層建筑增壓。
●工業增壓： 流程水系統、清洗系統、高壓沖洗系統、消防系統。
●工業液體輸送： 冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸和堿。
●水處理： 超濾系統、反滲透系統、蒸餾系統、分離器、游泳池。
●灌溉： 農田灌溉、噴灌、滴灌。
2.3 CHL臥式多級離心泵
|
工作條件 |
應用范圍 |
|
|
●稀薄、干凈、不凝、不爆炸并不含固 體顆粒或纖維的液體；
●液體溫度：常溫型-15℃至+70℃ 熱水型＋70℃至110℃
●最高環境溫度：+40℃
●最大運作壓力：10巴；
●最大吸人壓力受最大運作壓力限制；
●軸向為吸入口，徑向為排出口。 |
主要用于工業上液體的傳輸如脫礦質水、軟水、凈化溶液，輕油等的循環和增壓。
●冷卻系統
●工業清洗
●水產養殖
●農藥配量系統
●環境保護
●水處理(水凈化)
●其他輕工加工中液體的增壓和循環系統等。 |
特點
輸送液體：
●稀薄、清潔、不含固體顆粒或纖維的非易燃易爆液體。
●泵可以輸送諸如礦泉水、軟化水、清油和其他輕化工介質。
●當輸送液體的密度或粘度大于水，如需要，必須配用大功率電機。
●泵是否適用于某一特定液體由多種因素決定，其中最特殊重要的是氯的含量、PH值、溫度、和溶劑、油的含量等。

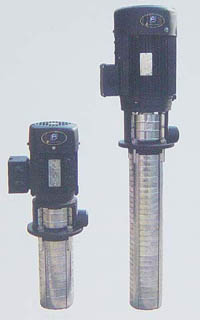

2.4 CDLK浸入式多級離心泵
|
工作條件 |
應用范圍 |
|
|
●冷熱清潔的非易燃易爆并不含固體顆粒或纖維的液體。
●液體溫度：常溫型-15℃至+70℃ 熱水型＋70℃至120℃。
●最高環境溫度：+40℃
當泵在環境溫度大于40℃或海拔大于1000m下運行時，由于空氣密度低冷卻效果差，電機輸出功率P2會有一定降低。泵在上情況下運行電機功率需配大。 |
●CDLK用于輸送機床冷卻液、潤滑液、冷凝水輸送、工業清洗設備和其他適合浸入式泵使用的場合。
●具體用于電為花、車床、磨床、加工中心、冷卻裝置、工業清洗設備、過濾系統等。 |
特點
●泵：
CDLK/CDLKF為安裝標準電機的非自吸式多級離心泵，電機軸通過泵頭用聯軸器直接與泵軸聯接，泵可根據需要配置智能保護器，對泵干轉、缺相、過載等進行有效保護。為滿足水槽或容器的安裝深度，可安裝空腔體來改變泵本身的長度，不同的級數長度見尺寸和重量表和可供產品范圍表。
●電機：
電機為全封閉，風冷式二級標準電機。防護等級：IP55
|
絕緣等級：F
標準電壓，50Hz：1×220－230/240V
3×200/346V
3×220－240/380－415V
3×220－225/380－440V |
標準電壓，60Hz：3×200－230/346－400V
3×220－255/380－440V
3×220－277/380－480V
其他電壓的電機按要求可供。
單相電機從0.37~2.2kW可供。 |
2.5 JET不銹鋼自吸離心泵
|
工作條件 |
應用范圍 |
 |
|
●最大吸程：7 m
●最高液體溫度：+45℃
●最高環境溫度：+40℃
●泵殼最大承壓：0.6 MPa
●吸入口連接尺寸：G1內螺紋
●排出口連接尺寸：G1內螺紋 |
●適用于輸送稀薄、非易燃易爆的不含纖維及固體顆粒的液體，例如：
●蓄水池蓄水
●家庭供水系統
●輸水系統
●增壓系統 |
特點
●自吸式射流離心泵，出水壓高，自吸性能好；
●泵體及葉輪等采用不銹鋼材料，射流器采用高強度耐磨塑料制造，抽吸不同水質具有較長的使用壽命；
●采用風冷式防塵電機，內置過熱過載保護裝置，操作安全可靠；
●共軸式整機,不易產生葉輪偏磨；
●自帶螺紋接頭，快捷簡易安裝；
●結構緊湊，活動部件少，堅固耐用且易于維護及維修。
|
